Precyzyjne, mocowane na śruby wyciski z otwartą szyną zapewniają dokładne wyciski implantów do złożonych uzupełnień protetycznych. Zaprojektowane przez Manners Technology.
EN
Precyzyjne, mocowane na śruby wyciski z otwartą szyną zapewniają dokładne wyciski implantów do złożonych uzupełnień protetycznych. Zaprojektowane przez Manners Technology.

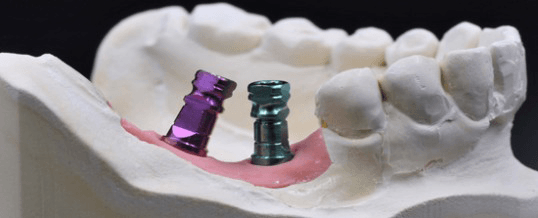

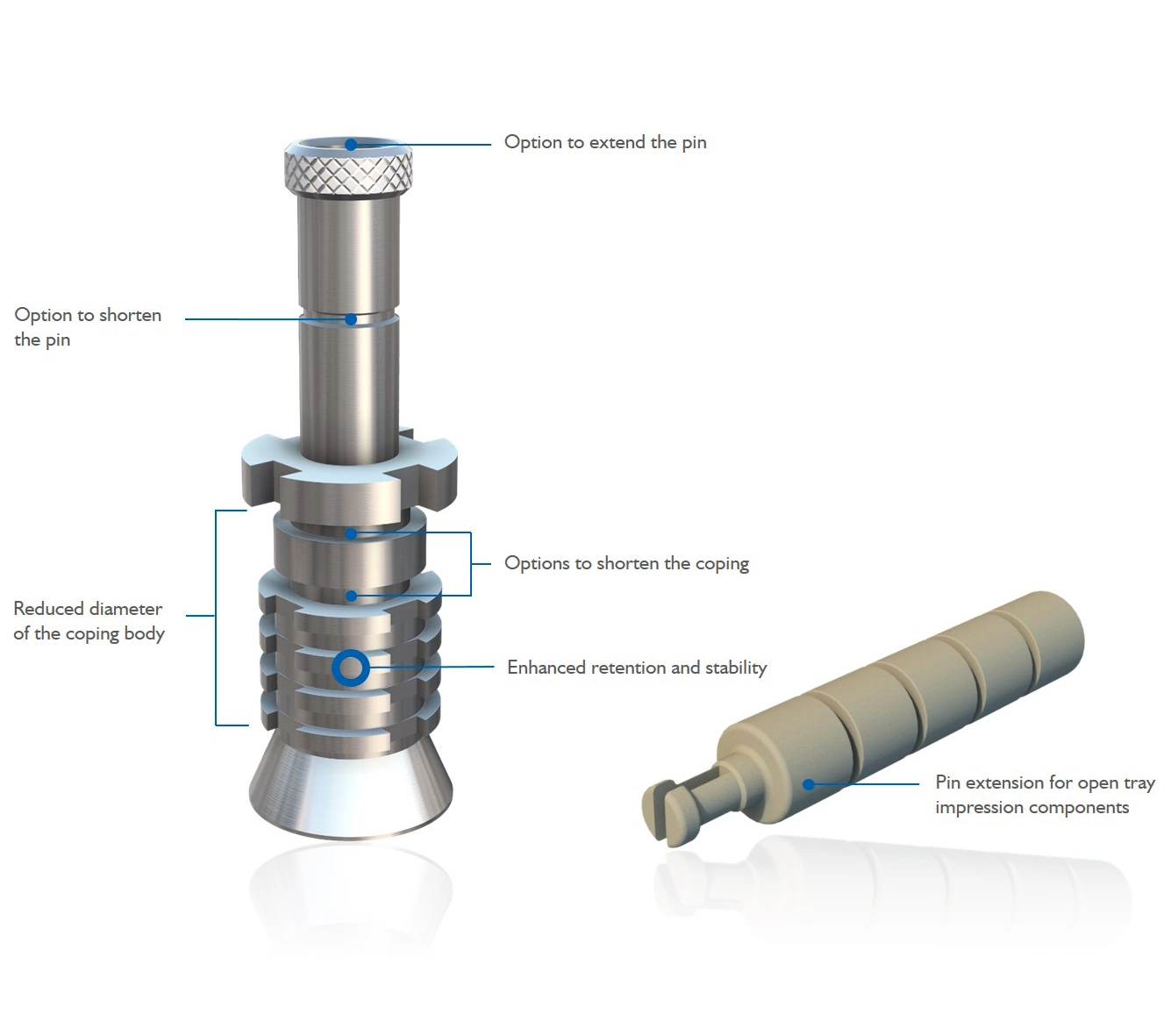

Screw-retained open-tray impression copings to specjalistyczne elementy stomatologiczne zaprojektowane w celu dokładnego przeniesienia trójwymiarowej pozycji implantów do modeli laboratoryjnych. Te precyzyjne urządzenia składają się z trzech kluczowych elementów: obrabianej podstawy, która wkręca się bezpośrednio w interfejs implantu, wydłużonego cylindrycznego korpusu przechodzącego przez tacę do wycisków oraz kanału dostępu do śruby, który umożliwia bezpośrednią wizualizację i weryfikację pełnego osadzenia. Ich najbardziej charakterystyczną cechą jest system mocowania śrubą przechodzącą przez całą długość, który zapewnia sztywne, stabilne połączenie z implantem podczas procedur wyciskowych - kluczowa zaleta w przypadkach z wieloma jednostkami i pełnymi łukami, gdzie precyzja jest kluczowa.
Te osłony stanowią złoty standard w przechwytywaniu złożonych pozycji implantów, szczególnie w sytuacjach wymagających weryfikacji równoległości między wieloma implantami lub przy wytwarzaniu protez przykręcanych. Projekt typu open-tray pozwala klinicystom na potwierdzenie prawidłowego osadzenia poprzez bezpośrednią wizualną i dotykową ocenę przed stwardnieniem materiału wyciskowego, zapewniając precyzyjność na poziomie mikronów w otrzymanym modelu referencyjnym. Wykonane z tytanu medycznego o tolerancji poniżej 10 μm, osłony open-tray zapewniają stabilność i precyzję niezbędną do zaawansowanych procesów odbudowy, od koron pojedynczych po pełne rehabilitacje łuków.
Osłony te są standardem w precyzyjnym przenoszeniu pozycji implantów, szczególnie w przypadkach wymagających weryfikacji równoległości implantów lub przy tworzeniu protez przykręcanych. Projekt open-tray umożliwia klinicystom bezpośrednie potwierdzenie osadzenia przed ustawieniem materiału wyciskowego, zapewniając dokładność na poziomie mikronów w uzyskanym odlewie. Produkowane z tytanu medycznego o tolerancji poniżej 10 μm, osłony open-tray zapewniają stabilność i precyzję wymaganą w zaawansowanych procesach odbudowy, od koron jednostkowych po pełne rehabilitacje łuków.
W nowoczesnej protetyce implantologicznej, osłony wyciskowe typu screw-retained open-tray stały się niezastąpionymi narzędziami w uzyskiwaniu niezrównanej dokładności w tworzeniu protez. Te precyzyjnie zaprojektowane komponenty odgrywają kluczową rolę w przenoszeniu dokładnej trójwymiarowej pozycji implantów do modeli laboratoryjnych, mając szczególne znaczenie w złożonych przypadkach rehabilitacyjnych, gdzie tradycyjne techniki wyciskowe często zawodzą.
Podstawową zaletą tych osłon jest ich unikalna konfiguracja, która łączy sztywne mocowanie za pomocą śruby z otwartym kanałem dostępu. Ten podwójny mechanizm zapewnia klinicystom zarówno stabilność mechaniczną, jak i możliwość wizualnej weryfikacji - kombinacja ta okazuje się nieoceniona przy pracy z wieloma implantami lub trudnymi warunkami anatomicznymi. Mechanizm mocowania śrubą zapewnia absolutną stabilność podczas wycisku, eliminując mikroruchy, które mogą zaburzyć dokładność w systemach na wcisk. Tymczasem otwarty dostęp umożliwia bezpośrednią obserwację i dotykowe potwierdzenie pełnego osadzenia, szczególnie ważne przy brzeżach poddziąsłowych lub głęboko osadzonych implantach, gdzie wizualne potwierdzenie byłoby niemożliwe. Wiedza inżynierska firmy Manners Technology ożywia te zalety kliniczne dzięki precyzyjnemu wykonaniu.
W rehabilitacjach pełnołukowych, te osłony wykazują swoją prawdziwą wartość, jednocześnie uchwycając precyzyjny stosunek przestrzenny między wieloma implantami - zdolność ta staje się coraz bardziej krytyczna w miarę wzrostu liczby jednostek implantów. Możliwość potwierdzenia prawidłowego osadzenia każdej osłony przed stwardnieniem materiału wyciskowego pomaga zapobiec kumulacyjnym błędom, które mogą wystąpić przy technikach typu closed-tray. Okazuje się to szczególnie wartościowe w przypadkach obejmujących protokoły natychmiastowego obciążenia lub implanty ustawione pod kątem, gdzie tradycyjne metody wyciskowe często nie spełniają wymaganej dokładności.
Zastosowania kliniczne wykraczają poza przypadki pełnołukowe. W przypadku mostów wielojednostkowych, osłony screw-retained open-tray utrzymują dokładne odległości między implantami i ich kątowanie, zapewniając pasywne dopasowanie końcowej protezy. W strefie estetycznej, ich zdolność do precyzyjnego przenoszenia pozwala technikom na rekonstrukcję naturalnych profili wyjściowych, które idealnie łączą się z otaczającymi zębami - kluczowy element w uzyskaniu optymalnej architektury dziąsłowej i estetyki uśmiechu. Manners zwiększa te korzyści kliniczne poprzez nasz zintegrowany proces produkcji. Od wyboru surowca po ostateczną kontrolę jakości, każdy etap jest zoptymalizowany, aby wyprodukować osłony spełniające najbardziej rygorystyczne wymagania.
Zaawansowane zastosowania dodatkowo demonstrują wszechstronność tych komponentów. Ułatwiają one techniki specjalistyczne, takie jak metody sztywnych osłon i tworzenie weryfikacyjnych wzorców, zapewniając dodatkowe środki zabezpieczające dokładność dla wymagających przypadków. Wydłużony projekt umożliwia innowacyjne podejścia w trudnych sytuacjach, takich jak restauracje implantów zygomatycznych lub przypadki z ograniczoną przestrzenią międzyzębową. W scenariuszach natychmiastowego tymczasowego obciążenia, dokładność zapewniana przez te osłony pomaga zapewnić odpowiednią dystrybucję obciążenia podczas krytycznego etapu osseointegracji. Łącząc doskonałość projektową z precyzją wytwarzania, dostarczamy profesjonalistom stomatologicznym narzędzia, którym mogą zaufać, aby osiągnąć optymalne wyniki dla swoich pacjentów.
Proces produkcji osłon wyciskowych typu screw-retained open-tray w firmie Manners Technology jest symfonią precyzyjnego inżynierii i starannej kontroli jakości, w której każda mikronowa wartość ma znaczenie przy tworzeniu tych kluczowych komponentów stomatologicznych. Nasz proces zaczyna się od starannego wyboru stopu tytanu medycznego (Ti-6Al-4V ELI), który przechodzi rygorystyczną weryfikację materiału, aby upewnić się, że spełnia surowe wymagania normy ASTM F136. Każdy billet jest poddawany kompleksowym testom, w tym analizie spektrograficznej w celu potwierdzenia składu chemicznego, inspekcji ultradźwiękowej w celu wykrycia wad podpowierzchniowych i ocenie mikro-twardości w celu zapewnienia optymalnych właściwości obróbczych przed zatwierdzeniem do produkcji.

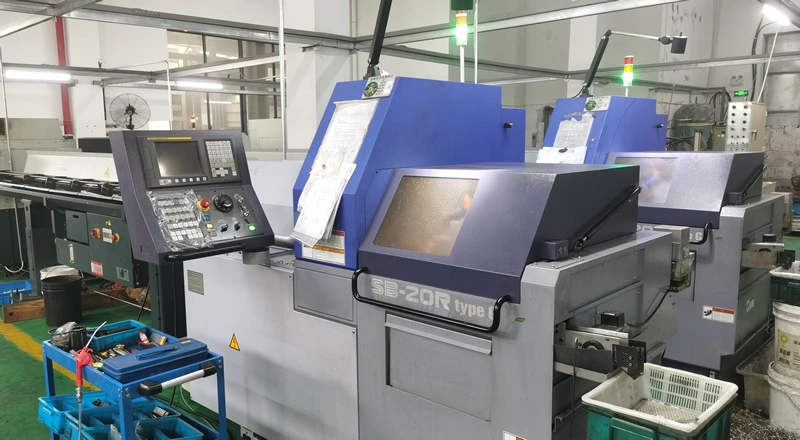

Po zatwierdzeniu materiału, rozpoczyna się precyzyjna obróbka na naszych zaawansowanych tokarkach typu Swiss, w tym modelach Citizen Cincom L32 i Star SR-20R, które są specjalnie skonfigurowane do produkcji komponentów stomatologicznych. Te nowoczesne maszyny wykonują pełną obróbkę w jednej konfiguracji, utrzymując wyjątkową stabilność wymiarową przez cały proces. Główna wrzeciono najpierw tworzy skomplikowane geometrie wewnętrzne połączeń - czy to heksagonalne, oktagonalne, czy stożkowe - za pomocą specjalistycznych narzędzi mikro-frezujących o średnicy do 0.3 mm. Ten etap wymaga szczególnej uwagi, ponieważ formuje krytyczne połączenie, które ostatecznie połączy się z implantem stomatologicznym, wymagając powierzchni o gładkości mniejszej niż Ra 0,4 μm, aby zapewnić doskonałe osadzenie i długoterminową funkcjonalność.
Przechodząc do operacji sub-wrzecionowych, nasi technicy wykonują precyzyjne obróbki cienkościenne korpusu osłony, z grubościami ścian zazwyczaj od 0,8 do 1,2 mm. Faza ta korzysta z technologii tłumienia wibracji oraz optymalizacji ścieżki narzędzia, która automatycznie dostosowuje parametry feed i prędkości na podstawie monitorowania sił cięcia w czasie rzeczywistym. Wydłużony projekt open-tray wymaga specjalnych rozważań obróbczych w celu utrzymania idealnej koncentryczności (TIR<5>
Kontrola temperatury odgrywa kluczową rolę w całym procesie obróbki, a nasze wrzeciona chłodzone cieczą utrzymują stabilność temperatury w granicach ±0,5°C, aby zapobiec deformacjom cieplnym delikatnych komponentów. System monitoruje zużycie narzędzi, automatycznie kompensując minimalne zmiany co 500 cykli, aby zapewnić stałą wydajność cięcia. Pomiar w procesie za pomocą laserów o rozdzielczości 0,5 μm zapewnia natychmiastową informację zwrotną, umożliwiając natychmiastowe dostosowania w razie potrzeby, podczas gdy zaawansowane monitorowanie obciążenia narzędzi zapobiega odkształceniom narzędzi, które mogłyby zaburzyć dokładność wymiarową.
Poprawa powierzchni stanowi kolejny istotny etap w procesie produkcji. Nasz opatentowany trzystopniowy proces wykańczania zaczyna się od obróbki strumieniowo-ściernej, która równomiernie zaokrągla krawędzie do minimalnej wartości 5-10 μm, eliminując potencjalne punkty koncentracji naprężeń. Następnie przechodzi się do polerowania elektrochemicznego, które zapewnia wyjątkową gładkość powierzchni Ra 0,2-0,4 μm, szczególnie ważną dla wnętrza kanału śruby, gdzie gładkość bezpośrednio wpływa na funkcjonalność kliniczną. Na koniec, znakowanie laserowe bezkontaktowe stosuje permanentne kody identyfikacyjne i numery seryjne z kontrolą głębokości 30 μm, zapewniając czytelność bez wprowadzania nierówności powierzchniowych, które mogłyby wpłynąć na wydajność.

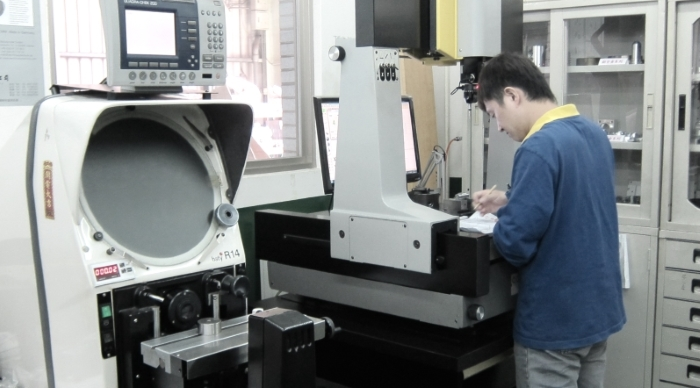

Kontrola jakości w Manners Technology wykracza daleko poza standardowe protokoły inspekcji. Nasz kompleksowy "23-punktowy protokół weryfikacyjny" poddaje każdą partię produkcyjną wyczerpującym testom, począwszy od inspekcji maszyną współrzędnościową (CMM), która weryfikuje 28 różnych parametrów z powtarzalnością 1 μm. Optyczne komparatory przy powiększeniu 100x starannie badają profile gwintów i geometrie połączeń, podczas gdy testy funkcjonalne obejmują zastosowanie momentu obrotowego do 35 Ncm w celu potwierdzenia integralności interfejsu oraz szczegółową weryfikację przejścia śruby przy 50 cyklach testowych.
Weryfikacja metalurgiczna stanowi naukową podstawę naszego programu jakościowego. Analiza struktury ziaren według normy ASTM E112 potwierdza właściwą krystalizację materiału, podczas gdy pomiary dyfrakcji rentgenowskiej wykrywają wszelkie naprężenia resztkowe, które mogą wpłynąć na długoterminową stabilność wymiarową. Testy odporności na korozję zgodnie z protokołem ASTM G61 gwarantują, że komponenty wytrzymają wymagające warunki w jamie ustnej. To wielowarstwowe podejście do kontroli jakości przyniosło wyjątkowy wskaźnik zgodności wymiarowej wynoszący 99,9% i średnią nienormatywności wynoszącą zaledwie 0,1% przez pięć lat - świadectwo naszego niezachwianego zaangażowania w precyzję.
W Manners Technology traktujemy nasz proces produkcji nie tylko jako produkcję, ale jako staranne orkiestrację zaawansowanych zasad inżynierskich i rygorystycznych norm jakościowych. Nasz zintegrowany system produkcji zapewnia pełną kontrolę, od zakupu surowców po ostateczną kontrolę jakości, co pozwala nam utrzymać spójność, której niewielu producentów może dorównać. Dzięki monitorowaniu procesów statystycznych w czasie rzeczywistym, które obejmuje 35 krytycznych parametrów, oraz protokołowi kontroli pierwszego artykułu, który nie zostawia nic przypadkowi, dostarczamy poziom precyzji wymagany przez profesjonalistów stomatologicznych dla przewidywalnych, udanych wyników klinicznych. Rezultatem są osłony wyciskowe typu screw-retained open-tray, które konsekwentnie osiągają mniej niż 5 μm całkowitego odchylenia wskaźnika, utrzymują kątową dokładność połączeń na poziomie ±1° i ustanawiają standard jakości w implantologii stomatologicznej - ponieważ w przypadku odbudowy stomatologicznych "blisko wystarczająco" po prostu nie wystarcza. Tylko precyzyjne Manners będą wystarczające.
