Nakładki odciskowe zamkniętego typu

Nakładki odciskowe zamkniętego typu to precyzyjnie zaprojektowane elementy stosowane w stomatologii implantologicznej, umożliwiające dokładne przeniesienie położenia implantów dentystycznych do modeli laboratoryjnych. Te specjalistyczne narzędzia składają się z trzech podstawowych elementów: obrobionego interfejsu, który bezpiecznie łączy się z platformą implantu, korpusu transferowego, który pozostaje osadzony w materiale odciskowym, oraz mechanizmu odzyskiwania, umożliwiającego oddzielenie od analogu implantu.

Taki design czyni je szczególnie cennymi w odbudowie pojedynczych jednostek oraz w przypadkach o ograniczonej przestrzeni między zębami. Ich precyzyjnie obrabiane powierzchnie zapewniają dokładne pozycjonowanie analogów, jednocześnie zachowując kompatybilność z głównymi systemami implantologicznymi. W firmie Manners Technology te komponenty są produkowane z tolerancją poniżej 10μm, przy użyciu tytanu medycznego, co gwarantuje niezawodność w zastosowaniach klinicznych.

Zastosowania zamkniętych nakładek odciskowych

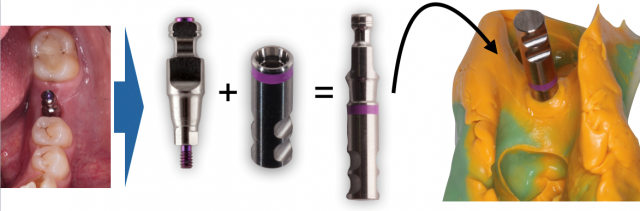

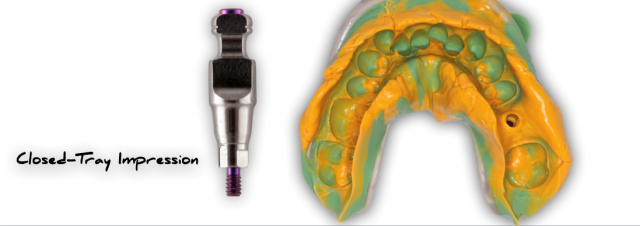

Zamknięte nakładki odciskowe reprezentują odrębne podejście do odcisków na poziomie implantu, charakteryzujące się kompaktowym, samowystarczalnym designem, który kontrastuje z przedłużoną projekcją systemów otwartego kosza. Te precyzyjne komponenty działają na zupełnie innej zasadzie – pozostają wewnątrzustnie podczas początkowego usuwania tacy, zanim zostaną ręcznie przeniesione do analogu w laboratorium. Ich mechanizmy retencyjne oparte na sprężynowym lub tarciowym dopasowaniu utrzymują precyzyjne pozycjonowanie, umożliwiając jednocześnie kontrolowane odłączenie. Kliniczne zastosowania systemów zamkniętych wykazują ich szczególne zalety w sytuacjach ograniczonej przestrzeni, takich jak korony pojedyncze w tylnej części jamy ustnej przy mniej niż 4 mm przestrzeni międzyzębowej, przypadki o ograniczonej głębokości wargowej oraz konwersje natychmiastowych protez całych łuków. Oferują one uproszczone protokoły kliniczne, które skracają średni czas zabiegu do 3,2 minuty w porównaniu do 5,8 minuty w metodach otwartego kosza, eliminując jednocześnie konieczność modyfikacji tacy i służąc jako cenne narzędzia w wstępnych odciskach przy etapowych leczeniach.

Różnice techniczne między tymi systemami ujawniają się w wymaganiach produkcyjnych. Podczas gdy oba systemy utrzymują dokładność interfejsu w granicach 15μm, nakładki zamkniętego typu wymagają ściślejszej kontroli kątowej ±0,2° w porównaniu z tolerancją ±0,5° dla systemów otwartych, co odzwierciedla ich bardziej skomplikowaną metodologię transferu. Specjalistyczne funkcje retencyjne obejmują mikro-kanały sprężynowe z wnętrzem polerowanym laserowo, powierzchnie łączące pokryte powłoką tlenku azotu tytanu oraz płaskie elementy antyrotacyjne, które zapewniają powtarzalność pozycyjną na poziomie 2-5μm. Biologiczne zalety systemów zamkniętych obejmują zmniejszone urazy dziąseł podczas usuwania, lepszą ochronę profili wyłaniania się implantów oraz mniejsze ryzyko zapadania się tkanek miękkich w zagojonych miejscach – szczególnie korzystne w przypadku cienkiej biotypu o grubości dziąseł 0,5-1 mm.

Proces produkcji zamkniętych nakładek odciskowych

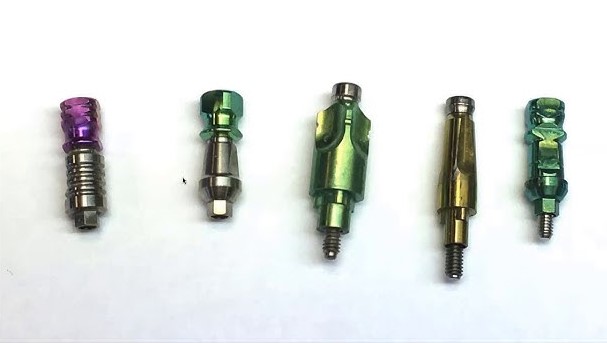

Zamknięte nakładki odciskowe to cud inżynierii stomatologicznej, gdzie mikroskopijna precyzja łączy się z funkcjonalnością kliniczną. Te komponenty, zazwyczaj o wysokości 4-6 mm i średnicy od 2,5 do 4 mm, posiadają trzy kluczowe strefy: interfejs implantu odtwarzający dokładne geometrie połączeń, centralny korpus z funkcjami retencyjnymi oraz gładki obszar przejściowy do adaptacji materiału odciskowego. Ich kompaktowy design maskuje złożony proces produkcyjny niezbędny do osiągnięcia wymaganych tolerancji ±10μm, jednocześnie uwzględniając delikatne mechanizmy retencyjne, które muszą wytrzymać wielokrotne użycie kliniczne.

Proces produkcji rozpoczyna się od certyfikowanych prętów ze stopu tytanu, które przechodzą rygorystyczną weryfikację materiałową. Każdy blok poddawany jest analizie spektrograficznej w celu potwierdzenia składu chemicznego oraz badaniom ultradźwiękowym w celu wykrycia wewnętrznych wad – kluczowe kroki, biorąc pod uwagę konieczność utrzymania stabilności wymiarowej komponentów przez niezliczone cykle sterylizacji. Surowiec jest precyzyjnie cięty przy użyciu naszych pił sterowanych CNC, które utrzymują tolerancje długości ±0,01 mm, zapewniając jednolite warunki początkowe dla kolejnych operacji obróbczych.

W firmie Manners obróbka precyzyjna odbywa się na zaawansowanych tokarkach szwajcarskiego typu, wyposażonych w podwójne wrzeciona i możliwości narzędzi żywych. Główne wrzeciono najpierw tworzy geometrię interfejsu implantu, wykorzystując mikro-narzędzia o średnicy zaledwie 0,3 mm do obróbki skomplikowanych cech wewnętrznych, takich jak sześciokątne wypustki lub stożkowe połączenia. Ten etap wymaga niezwykłej precyzji, przy czym napędy liniowe utrzymują dokładność pozycjonowania na poziomie 1μm, a zaawansowane systemy chłodzenia kontrolują rozszerzalność cieplną. Następnie, za pomocą dodatkowego wrzeciona, ukończony zostaje centralny korpus i funkcje retencyjne w pojedynczym cyklu zaciskania, zapewniając doskonałe wyrównanie wszystkich sekcji.

Mechanizm retencyjny stawia przed producentami unikalne wyzwania. W przypadku projektów sprężynowych, mikrofrezowanie tworzy precyzyjne kanały o szerokości zaledwie 0,3-0,5 mm, które następnie są elektropolerowane, aby wyeliminować mikroskopijne zadziorki mogące wpływać na ruch sprężyny. Wersje oparte na tarciu otrzymują powłoki z tlenku azotu tytanu, nakładane metodą osadzania z fazy parowej, co tworzy jednolitą powierzchnię tarcia przy jednoczesnym zachowaniu biokompatybilności. Firma Manners stosuje specjalistyczne techniki szlifowania do obróbki płaskich powierzchni antyrotacyjnych, osiągając wykończenie powierzchni poniżej mikrona, co zapewnia niezawodne połączenie bez przedwczesnego zużycia.

Procesy wykończeniowe powierzchni są dostosowane do każdej strefy funkcjonalnej. Interfejs implantu poddawany jest polerowaniu elektrochemicznemu, aby uzyskać lustrzaną powierzchnię o chropowatości Ra 0,4μm, co ułatwia precyzyjne osadzenie połączenia przy jednoczesnym oporze przed adhezją bakterii. Natomiast centralny korpus otrzymuje kontrolowaną mikroteksturę poprzez specjalistyczną obróbkę przepływową ścierną, tworząc wzory powierzchniowe o wielkości 50-100μm, które optymalizują retencję materiału odciskowego bez kompromisów w kwestii możliwości odzyskiwania. Systemy znakowania laserowego nanoszą kody identyfikacyjne z precyzją głębokości 30μm, zapewniając możliwość śledzenia bez tworzenia punktów koncentracji naprężeń.

Protokoły zapewnienia jakości firmy Manners są wyjątkowo rygorystyczne, co odzwierciedla kliniczne znaczenie tych komponentów. Każda partia produkcyjna poddawana jest inspekcji za pomocą maszyny do pomiarów współrzędnościowych (CMM) z powtarzalnością 1μm. Cały proces produkcji odzwierciedla skomplikowaną równowagę między inżynierią precyzyjną a funkcjonalnością kliniczną. Od tolerancji interfejsu implantu poniżej 10μm, po zoptymalizowaną teksturę powierzchni w strefie retencyjnej, każdy szczegół spełnia zarówno wymagania mechaniczne, jak i biologiczne.
